Produktdetails:
Zahlung und Versand AGB:
|
Material: | Grad 10,9 | Maßsystem: | Metrisch |
---|---|---|---|
Durchmesser: | M8 | Fertig stellen: | Galvanisch verzinkt |
Typ: | Flanschkopf | Verpackendetails: | Kästchen + Karton + Palette |
Standard: | ISO, LÄRM, ANSI, GB | Lieferung: | 25 Tage |
Durchmesser-Faden-Größe: | UNC | Leiter: | HEXEN-FLANSCH |
Markieren: | Hexen-Flanschbolzen,Edelstahl Sechskantschrauben |

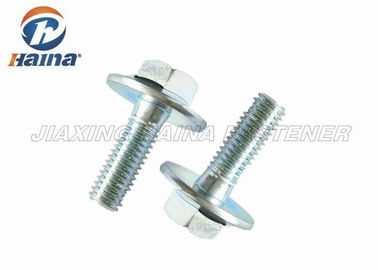

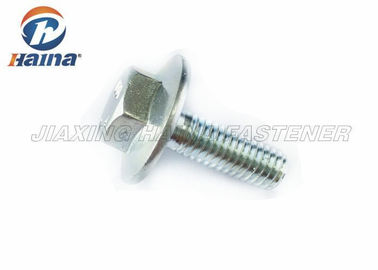

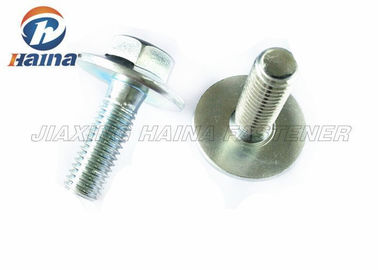

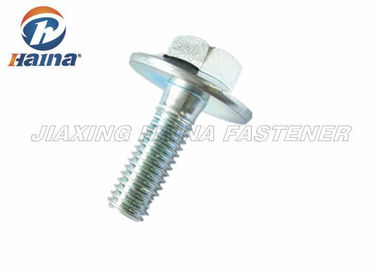

Linker voller Grad Faden UNCs 10,9 läuft blauer verzinkter LÄRM 6921Hex Flansch-Kopf weg
1. Produkt-Beschreibung
Hexenflanschbolzen ist ein einteiliger geschmiedeter Bolzen mit einem Hexenwaschmaschinenkopf. Der Waschmaschinenkopf immer in 2 Arten, in gezacktem Flansch und im glatten Flansch, die so genannte flache Auflagefläche. Hexenflansch läuft immer gemacht durch legierten Stahl des Stahl-, und Edelstahl weg.
Metrischer ReihenKohlenstoffstahl-Hexenflansch läuft im Allgemeinen geliefert in Klasse 8,8, in Klasse 10,9 und in Klasse 12,9 als perDIN6921 und Iso-Norm weg. Oberflächenbehandlung konnte im Schwarzoxid und galvanisieren, dacromate sein. Edelstahlhexenbundschrauben auch verfügbar in SS304 und SS316, Klasse A2-70 und A4-80.
Bewegen Sie Reihe gemäß Maße ANSI B18.2.1 Schritt für Schritt fort, die immer in Grad 5 und in Grad 8 entsprechend SAE-Standard im Kohlenstoffstahl- und legiertemstahl geliefert werden. 18-8 flanschte Edelstahlhexe die verfügbaren Schrauben auch.
LÄRM- und ANSI-läuft Standardhexenflansch technische Zeichnungen, klicken bitte unter in Verbindung stehenden Fotos weg.
2. Spezifikation
d | ds | s | DC | k | b | L | |||
Nenndurchmesser | Faden-Neigung | Körper-Durchmesser | Breite über Ebenen | Flansch-Durchmesser | Haupthöhe | Gewindelänge | Längen unter dem Kopf | ||
(grob) | Maximum. | Min. | Maximum. | Min. | Maximum. | Maximum. | Nominal | ||
M6 | 1 | 6 | 5,82 | 10 | 9,78 | 14,2 | 6,6 | 18 | 10-60 |
M8 | 1,25 | 8 | 7,78 | 13 | 12,73 | 18 | 8,1 | 22 | 12-80 |
M10 | 1,5 | 10 | 9,78 | 15 | 14,73 | 22,3 | 9,2 | 26 | 16-80 |
M12 | 1,75 | 12 | 11,73 | 16 | 15,73 | 26,6 | 11,5 | 30 | 25-120 |
M14 | 2 | 14 | 13,73 | 18 | 17,73 | 30,5 | 12,8 | 34 | 30-120 |
M16 | 2 | 16 | 15,73 | 21 | 20,67 | 35 | 14,4 | 38 | 40-120 |
M20 | 2,5 | 20 | 19,67 | 27 | 26,67 | 43 | 17,1 | 46 | 40-120 |
(Standards eingestellt durch ISO 898-1 – internationale Standard-Organisation, LÄRM 6921) |
Durchmesser | Hexen-Größe | Flansch-Durchmesser | Lager-Durchmesser | Kopfstärke | Flansch-Stärke |
F | B | B1 | H | K | |
Nom | Maximal | Minute | Maximal | Minute | |
1/4" | 3/8" | 0,56 | 0,48 | 0,28 | 0,04 |
5/16" | 1/2“ | 0,68 | 0,6 | 0,32 | 0,05 |
3/8" | 9/16" | 0,81 | 0,73 | 0,39 | 0,06 |
7/16" | 5/8" | 0,93 | 0,85 | 0,46 | 0,07 |
1/2“ | 3/4" | 1,07 | 0,98 | 0,51 | 0,08 |
9/16" | 13/16 | 1,19 | 1,1 | 0,57 | 0,09 |
5/8" | 15/16 | 1,33 | 1,23 | 0,62 | 0,1 |
3/4" | 1 1/8 | 1,59 | 1,47 | 0,73 | 0,11 |
3. Anwendung
Hexen-Flansch-Schrauben werden allgemein Frame Bolts wegen ihrer Popularität in der LKW-Transport Industrie für Gebrauch auf Zusammenbau von LKW-Rahmenschienen genannt. Hexen-Flansch-Schrauben werden auch auf Rohrflanschanwendungen benutzt, weil die größere Auflagefläche unter den Kopfhilfen garantieren, dass die Dichtung gleichmäßig zusammengedrückt wird, um Lecks zu beseitigen. Hexen-Flansch-Schraube kann für jede mögliche Montage benutzt werden, die z.Z. eine HexenKopfschraube und eine Waschmaschine benutzt, um die Waschmaschine zu beseitigen.
Ernsthafte Maschinen-Produktserie von Hexen-Flansch-Schrauben werden zu den Maßen gemacht, die im industrielles Befestiger-Institut Standard-IFI -111 spezifiziert werden. Der Kopf wird mit einer vollen getrimmten Hexe hergestellt, um den Schlüssel zu verhindern, der von der Hexe während der Installation oder des Abbaus gleitet und rundet. Die Auflageflächen sind glatt sicherzustellen, dass Lasten der einheitlichen Drehmomentspannungs-Leistung und dieser Maximumklammer erzielt werden.
4. Vorteile
1. Gut Kundendienst. Jedes kleine Problem-Vorkommnis wird höchstens sofortige Zeit gelöst;
2. Viele Jahre der Exporterfahrung;
3. Spezifikationsliste ist auf Ihre Anfrage verfügbar
4. Das Willkommen, zum von Untersuchung zu senden, antworten wir bald.
5. Sofortiger Versand mit Berufsdokumenten
6. Kundenspezifische Verpackung, mit Foto vor Versand
7. Hohe Qualität und konkurrenzfähiger Preis.
